Un radiateur électrique de 1 500 W branché sur une prise murale classique avec une rallonge : la scène est courante, et le risque aussi. Avant de raccorder un appareil de chauffage au réseau, la puissance du radiateur, le type de prise et la configuration du circuit électrique déterminent si l’installation est sûre ou dangereuse. Voici les points concrets à vérifier.
Circuit dédié ou prise partagée : la distinction qui change tout
Vous avez déjà remarqué que certains radiateurs muraux sont raccordés directement au mur, sans prise visible ? Ce n’est pas un hasard. La norme NF C 15-100 prévoit qu’un radiateur fixe doit être alimenté par un circuit dédié, c’est-à-dire un câble qui part du tableau électrique jusqu’à une sortie de câble murale réservée à cet appareil.
A lire aussi : Comment savoir si une marque de lave-linge est à éviter avant d'acheter ?
Un circuit dédié signifie qu’aucun autre appareil ne partage la même ligne. Le radiateur dispose de son propre disjoncteur au tableau. Cette configuration évite qu’un sèche-cheveux ou un aspirateur branché sur la même ligne fasse disjoncter l’ensemble, ou pire, provoque un échauffement du câble.
À l’inverse, un radiateur mobile d’appoint peut se brancher sur une prise murale standard. La différence tient au type d’appareil et à sa puissance. Un convecteur soufflant de quelques centaines de watts pour un bureau ne pose pas le même problème qu’un radiateur à inertie mural de 2 000 W.
A lire en complément : Câble pour radiateur électrique : calcul rapide selon la distance
Puissance du radiateur et section de câble électrique : le calcul à ne pas ignorer
La puissance inscrite sur l’étiquette du radiateur ne suffit pas. Il faut la mettre en rapport avec le câble qui alimente le circuit. C’est là que beaucoup d’installations anciennes posent problème.
Deux repères à retenir
Pour un circuit chauffage protégé par un disjoncteur 20 A, la section de câble courante est de 2,5 mm². Cette combinaison convient à la majorité des radiateurs électriques domestiques (convecteur, panneau rayonnant, radiateur à inertie) dont la puissance reste en dessous du seuil supporté par le circuit.
En revanche, quand la longueur du câble entre le tableau et le radiateur est importante, la chute de tension dans le fil peut devenir significative. Dans ce cas, un passage à une section de 4 mm² peut s’imposer, même si la puissance du radiateur semble modeste. Ce point est rarement mentionné dans les guides grand public, mais un électricien le vérifie systématiquement.
- Un circuit protégé par un disjoncteur 20 A avec un câble de 2,5 mm² couvre la plupart des radiateurs fixes standard.
- Au-delà d’une certaine longueur de câble, la chute de tension impose de passer à 4 mm² pour garantir la sécurité.

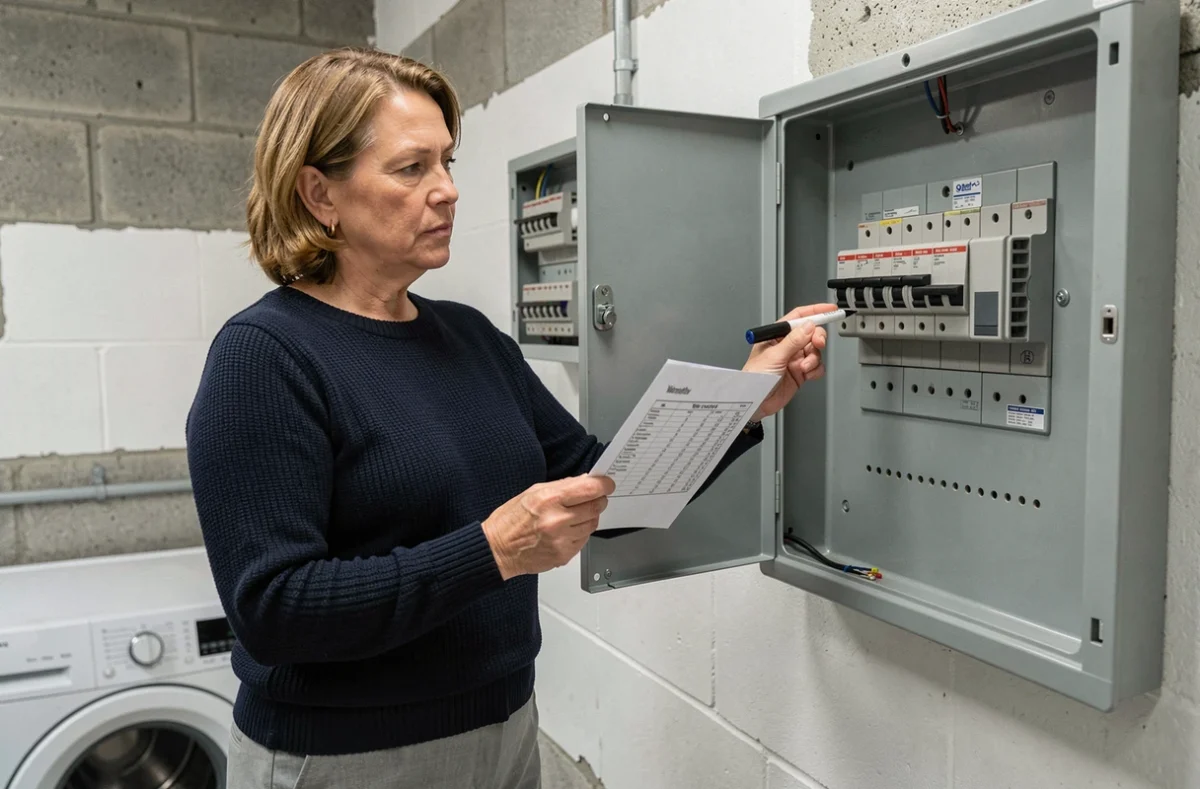

- Un disjoncteur 16 A limite la puissance totale du circuit : additionner les appareils raccordés permet de vérifier qu’on ne dépasse pas la capacité.
Multiprises, rallonges et radiateur électrique : ce qui est interdit

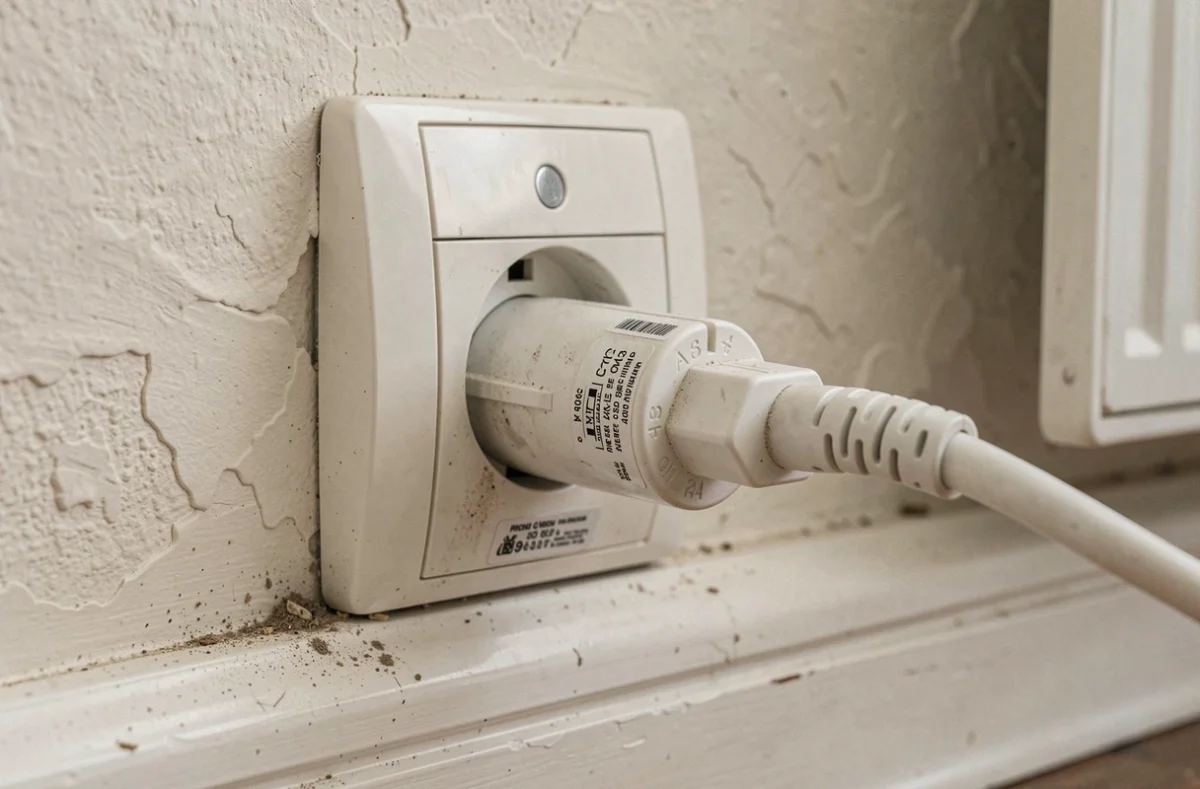

Brancher un radiateur sur une multiprise est une erreur fréquente et dangereuse. Un appareil de chauffage ne doit jamais être raccordé via une multiprise ou une rallonge. La raison est simple : ces accessoires ne sont pas dimensionnés pour supporter un courant élevé de façon prolongée.
Un radiateur fonctionne pendant des heures, parfois toute la nuit. La chaleur dégagée par le passage du courant dans une rallonge sous-dimensionnée peut faire fondre la gaine, créer un court-circuit ou déclencher un incendie. Ce risque concerne aussi bien les radiateurs fixes raccordés de façon artisanale que les appareils mobiles branchés « provisoirement » sur une rallonge de salon.
Si la prise murale est trop éloignée, la solution n’est pas une rallonge mais le tirage d’une ligne dédiée jusqu’à l’emplacement du radiateur. C’est un travail d’électricien, pas un bricolage du dimanche.
Prise radiateur en salle de bain : des contraintes d’environnement en plus
Dans une salle de bain, la puissance n’est pas le seul critère. L’environnement humide impose des règles spécifiques, définies par zones (volumes 0, 1, 2 et hors volume) dans la norme NF C 15-100.
Un radiateur soufflant utilisé en salle de bain doit présenter un indice de protection adapté aux projections d’eau. Le placer trop près d’une douche ou d’une baignoire est interdit, quelle que soit sa puissance. Le branchement doit aussi respecter les distances réglementaires par rapport aux points d’eau.
Pour un sèche-serviettes mural fixe, le raccordement se fait généralement par sortie de câble, sans prise apparente. C’est la configuration la plus sûre dans une pièce où l’humidité est constante.
Fil pilote et fil de terre : deux fils souvent mal compris
Derrière un radiateur mural, on trouve généralement trois fils : la phase, le neutre et la terre. Un quatrième fil, le fil pilote (souvent noir), peut aussi être présent. Ces fils n’ont pas le même rôle et ne se branchent pas n’importe comment.
Le fil de terre protège contre les risques d’électrocution en cas de défaut d’isolement. Sur la plupart des radiateurs électriques à double isolation (classe II), le fil de terre n’est pas raccordé au radiateur lui-même. Il reste disponible dans la boîte de connexion murale, mais n’est pas utilisé. Ne pas le couper pour autant : il sert si l’appareil est remplacé par un modèle qui en a besoin.
Le fil pilote, lui, transmet les ordres de programmation (confort, éco, hors gel, arrêt). Ne pas brancher le fil pilote n’empêche pas le radiateur de fonctionner, mais il tournera en permanence sans régulation centralisée. C’est un gaspillage d’énergie sur le long terme.
Vérifications avant de brancher
- Couper le disjoncteur du circuit concerné avant toute manipulation.
- Identifier chaque fil (phase, neutre, terre, pilote) grâce à leur couleur normalisée.
- Vérifier que le circuit est bien dédié au chauffage et non partagé avec des prises de courant classiques.
- Contrôler la section du câble et la valeur du disjoncteur en cohérence avec la puissance de l’appareil.
Un radiateur mal branché ne se signale pas toujours par un dysfonctionnement visible. Il peut chauffer normalement tout en sollicitant un câble au-delà de sa capacité. La vérification du circuit, de la section de câble et du type de raccordement est le seul moyen fiable de s’assurer que l’installation tient dans la durée, sans risque pour le logement.
